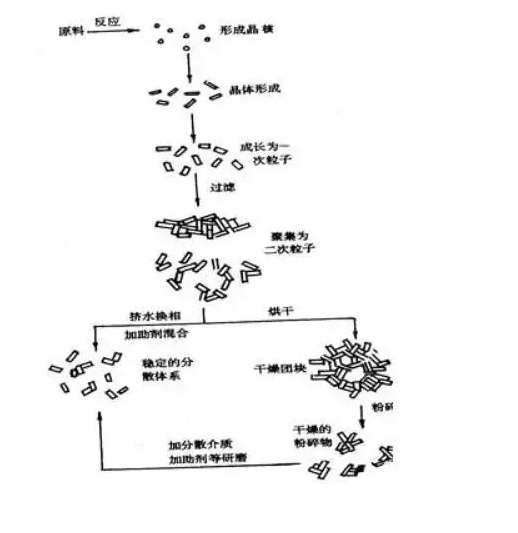

图 颜料生产过程示意图

颜料的分散，***步是使用润湿剂润湿颜料，使颜料之间的凝聚力减小，便于第二步颜料的粉碎和细化。粉碎细化后的颜料进一步做包覆处理，降低新形成的界面表面能，以便在进一步加工时，不致于使颜料产生再凝聚现象，第三步细化后的颜料在熔体中能均匀分散，由此，颜料的分散过程可以分为三步：润湿、细化和细化后的稳定化混合分散。

颜料的润湿

分散首先要进行润湿，润湿过程是用润湿剂（表面处理剂）润湿、包覆颜料表面。

颜料的细化（粉碎）

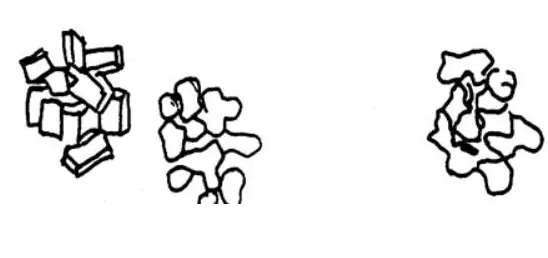

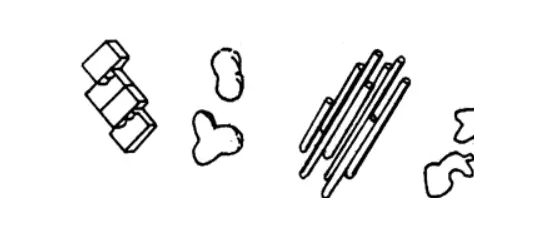

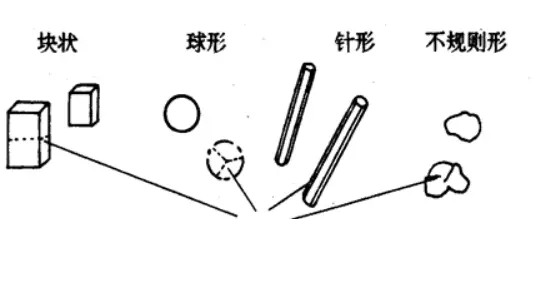

颜料的细化是将团聚体颗粒破碎，它主要依靠颜料颗粒之间的自由运动（冲击应力）和颜料团聚体通过周围介质的应力（剪切应力）来完成。

细化的基本方法有以下三种：干混法、液体剪切法和熔体剪切法。实际生产过程中是将这几种方法联合使用，更有利于发挥每种方法的优点。

颜料分散后的粒径多大为宜，可用下述数据加以说明。

1.颜料粒径大于30μm，制品表面产生斑点、条痕；

2.10～30μm，制品表面无光泽；

3.粒径小于5μm时，对于一般制品，可以满足使用，但是对要求严格的产品，也会影响其力学性能、电性能及加工性；

4.对于纤维（单根丝直径为20～30μm）和超薄薄膜（小于10μm），则颜料粒径应小于1μm。

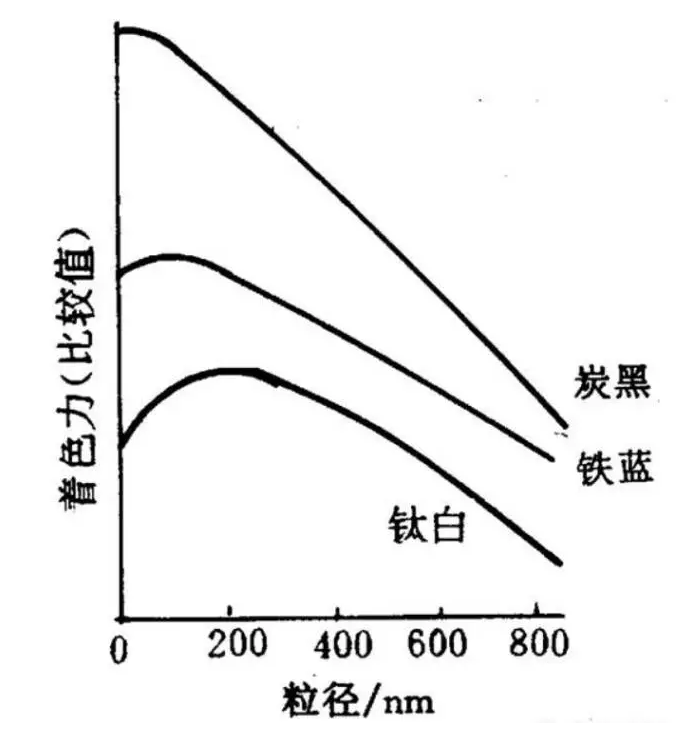

许多研究工作证明，一般情况下，颜料粒径愈小，它的着色力愈高。颜料粒径大小还和遮盖力有关，这是由于颜料经分散处理，粒径变小，表面积增大，因此遮盖力就增加。此外，偶氮颜料粒子直径在0.1μm、酞菁颜料粒径在0.05μm时，具有**高的着色力。

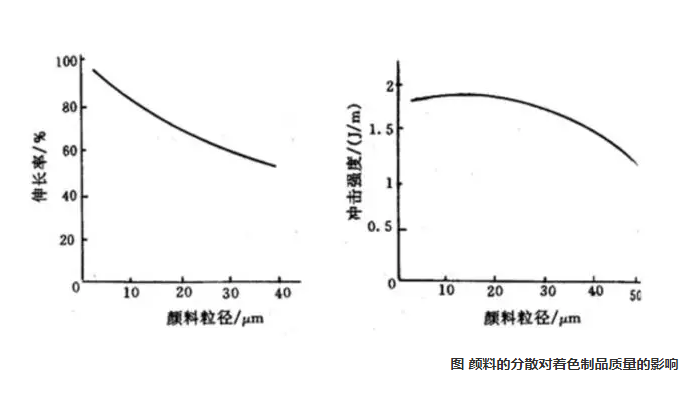

颜料的分散直接影响着色制品的外观（斑点、条痕、光泽、色泽及透明度）；加工性，也直接影响着色制品的质量，如强度、伸长率、耐老化性和电阻率等。随着颜料径粒增大，制品的冲击强度和伸长率下降。分散得好，其平均粒径小，比表面积大，对光线的作用就强，着色制品的外观就会显得均匀、细腻、色斑少、色差小，同时可降低成本
